Loop Magnetico Ricevente Bibanda

160m-80m

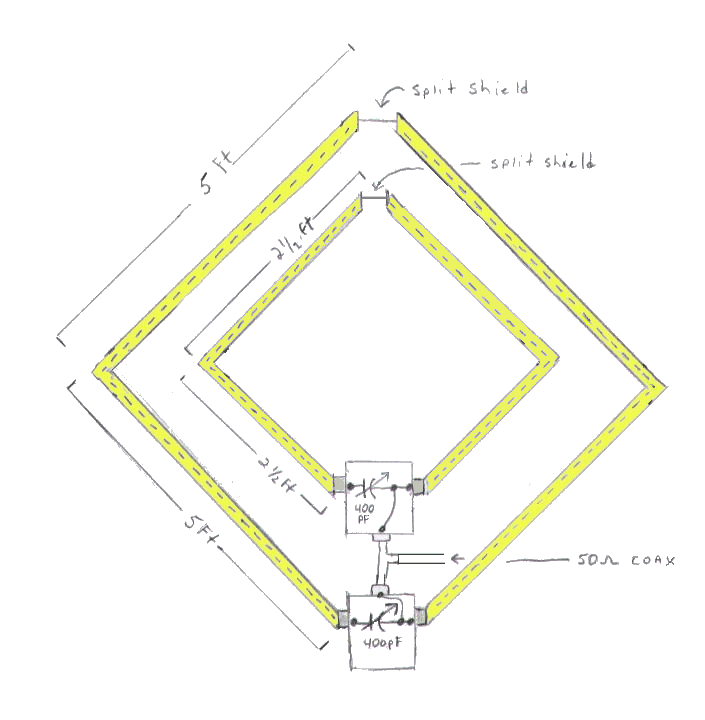

Per costruire il loop dei 160m servono 6mt di RG-59 dal cui centro vengono tolti guaina , calza ed eventualmente foglia in rame per la lunghezza di 2.5 cm. Questa parte incisa va poi ricoperta con guaina termorestringente per preservarla da agenti atmosferici. Lo stesso viene fatto per il loop degli 80m che pero' sara' lungo 3mt. Per realizzare la croce di supporto viene usato del tubo plastico tipo impianti elettrici da 2,5 cm di diametro mantenuto unito al centro da una crociera blocca tubi per antenne. La parte orizzontale e' lunga 2,20 mt e forata in misura equidistante dal centro di 53 e 106 cm. I fori sono di diametro sufficiente per far passare l'RG-59 (6.5 mm). Nel tubo verticale i fori vengono eseguiti solamente nella parte superiore alla medesima distanza dal centro. Si consideri di lasciare il tubo stesso leggermente piu' lungo dal vertice inferiore del loop per poterlo inserire come mast in un rotore o staffa di supporto (circa 20-30cm). Inserire i due spezzoni di RG-59 nel supporto superiore fino al loro centro (quello privato della calza) e quindi nei fori laterali. Le quattro estremita' ora penzolanti vanno intestate con connettori F maschio che verranno avvitati alle due scatolette di accordo. Queste contengono ciascuna un condensatore variabile di capacita' tale da fare risuonare i loop alle frequenze desiderate. Io ho utilizzato come capacita' condensatori da 700 pF in mica (sintonia radio portatili).

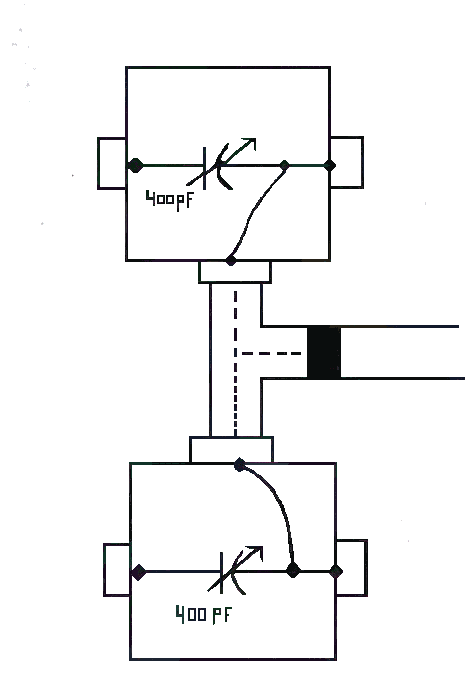

La figura mostra chiaramente come eseguire i collegamenti , le scatoline ovviamente devono essere metalliche e a ciascun lato vengono fissati i connettori F femmina a cui collegare le estremita' dei loop. Ciascuna uscita e' invece realizzata con connettori SO-239 (meglio quelli a vitone piuttosto che a flangia con quattro viti , meno infiltrazioni…) e unite tra loro con un connettore a T sempre SO-239 che convogliera' il segnale al ricevitore. Nel retro di ciascuna delle due scatole di accordo, per comodita' si avvitano dei collari fissatubo in plastica da 25mm per garantire il fissaggio alla parte inferiore del tubo verticale. Agganciate le scatoline, farle scendere lungo il tubo per mantenere l'RG-59 in tensione e con una bella forma quadrata di 150 e 75 cm di lato. Per tarare i loop , connetterne uno alla volta al ricevitore, posizionare quest'ultimo nella porzione di banda che si desidera ricevere e regolare il variabile per il massimo rumore ricevuto (o massimo segnale se si ha a disposizione un generatore costante a bassissimo livello nei dintorni). NON APPLICARE RADIO FREQUENZA IN TRASMISSIONE AI LOOP ! Questo potrebbe danneggiarli nonche' danneggiare il vostro RTX. Alla fine di tutto collegare assieme i due loop e il cavo dell' Rx. Sigillare per bene le scatole di accordo e i connettori (e' consigliato fare un forellino nella parte inferiore di ciascuna per evitare condensa). Il cavo che va al ricevitore puo' essere di qualsiasi lunghezza. Nella banda degli 80m piuttosto che in quella dei 160m puo' essere utile connettere un preamplificatore d'antenna accordato per rinforzare il segnale , per le sue dimensioni infatti l'antenna non ha molto guadagno, sicuramente molto meno di un dipolo full-size ma la sua peculiare caratteristica e' di offrire una reiezione al rumore "elettrico" QRN moltissime volte piu' accentuata che in una antenna comune.

Buona realizzazione e sperimentazione. IK3UMT Federico.

P.S. Questo articolo e' traduzione di uno scritto di KC2TX con l'aggiunta di alcune mie note personali. Per qualsiasi informazione in merito potete scrivermi a ik3umt@ir3ip.net .
